智慧礦山系統（DCS中控系統）屬于針對礦山行業而研發的智慧礦山控制系統，智慧礦山系統構成分為過程控制級與過程監控級，是一種多級控制的計算機系統，其技術構成包括了計算機技術、通信技術、顯示和控制技術。

智慧礦山系統構架

智慧礦山系統從系統結構上來說，分為過程級、操作級與管理級。

1、過程級——DCS的控制決策

過程級是智慧礦山系統的執行單元，是智慧礦山系統控制功能的主要實施部分，包括了過程控制站、I/O單元及各種現場儀表。過程級通常是由現場控制站、數據采集站來執行現場數據的采集，并通過通信網絡傳輸?shù)讲僮骷?jí)計算機。

2、操作級——系統的操作與組態，

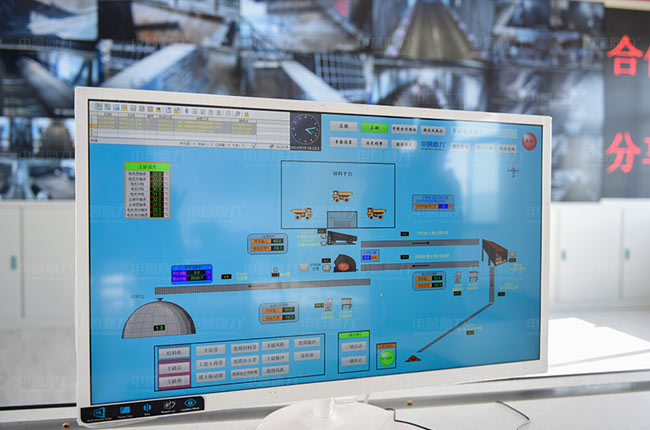

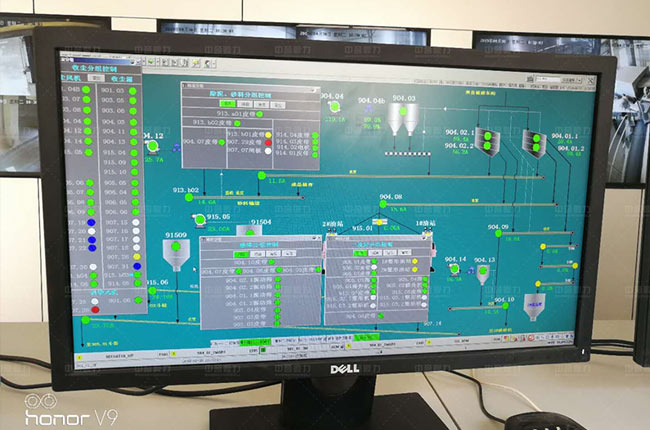

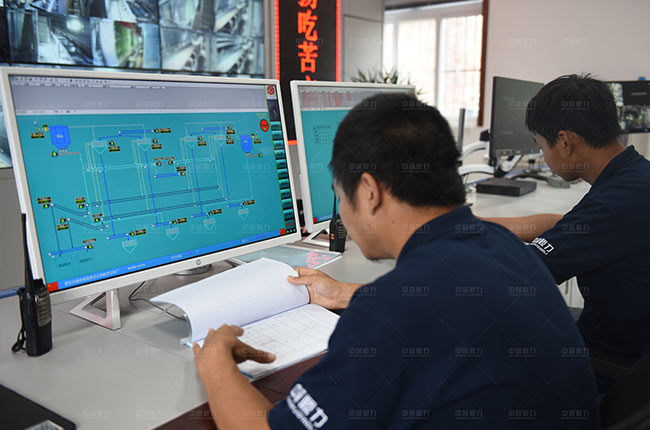

操作級實現對過程數據的集中操作，包括數據的優化、統計，故障的診斷、顯示、報警等。操作級包括了操作員站、工程師站，操作員站是處理與系統運行操作有關的人機界面；工程師站負責對DCS系統進行離線配置、組態以及在線監督、控制、維護工作，對于系統的配置以及參數的設定，系統工程師都是通過工程師站來進行。

3、管理級——綜合管理系統

管理級是智慧礦山系統中的一種高層次的應用，是從企業生產控制到信息管理的綜合系統，可以根據企業整體管理需求實現與更別管理系統的連接，實現企業其它管理功能的集中管理與操作。目前來說，在一般的工業應用中，主要是由過程級與操作級組成，具備管理級的智慧礦山系統在實際應用中還是比較少的，尤其是在一些規模處于中小等級的企業中，涉及管理級的更為少見。
